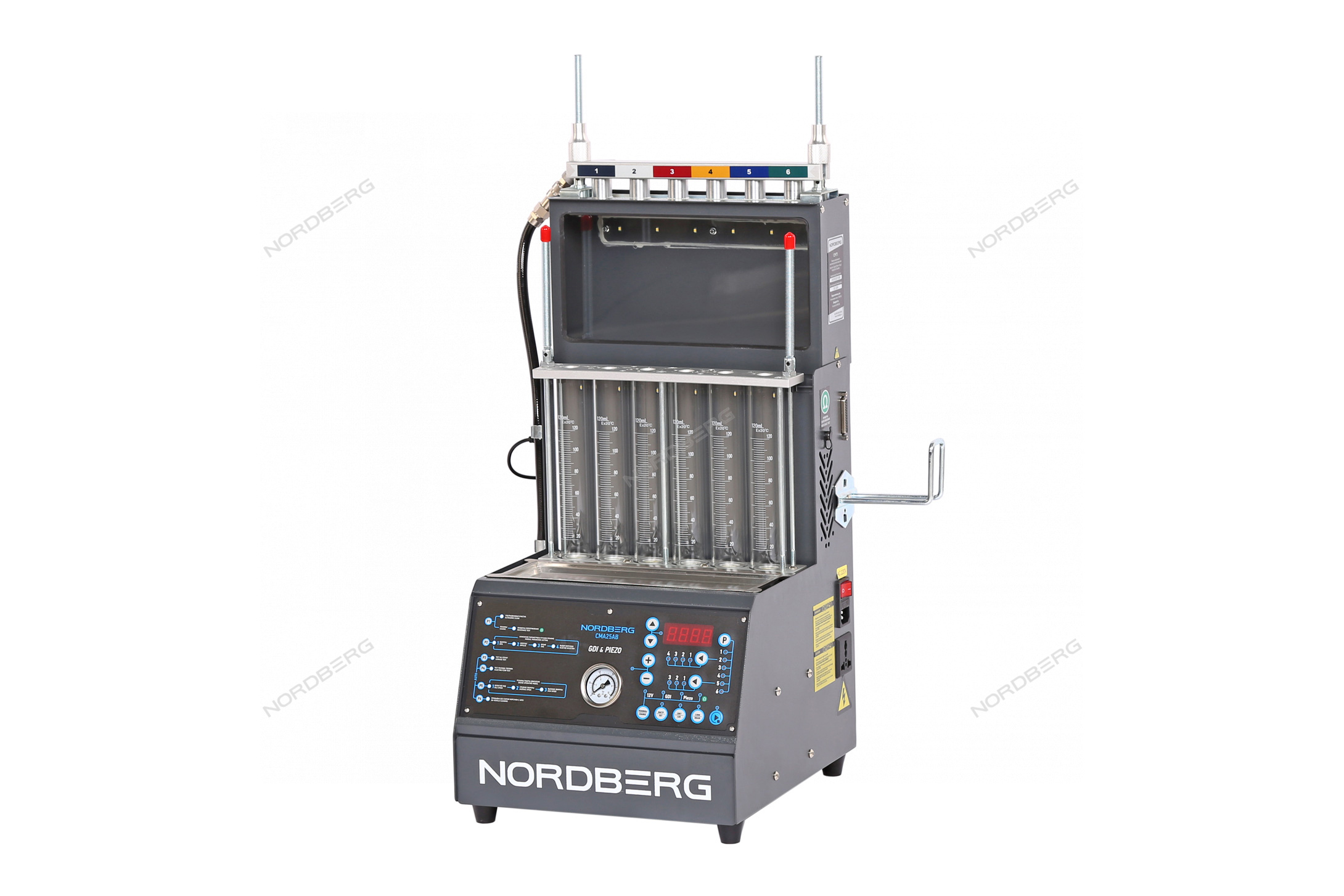

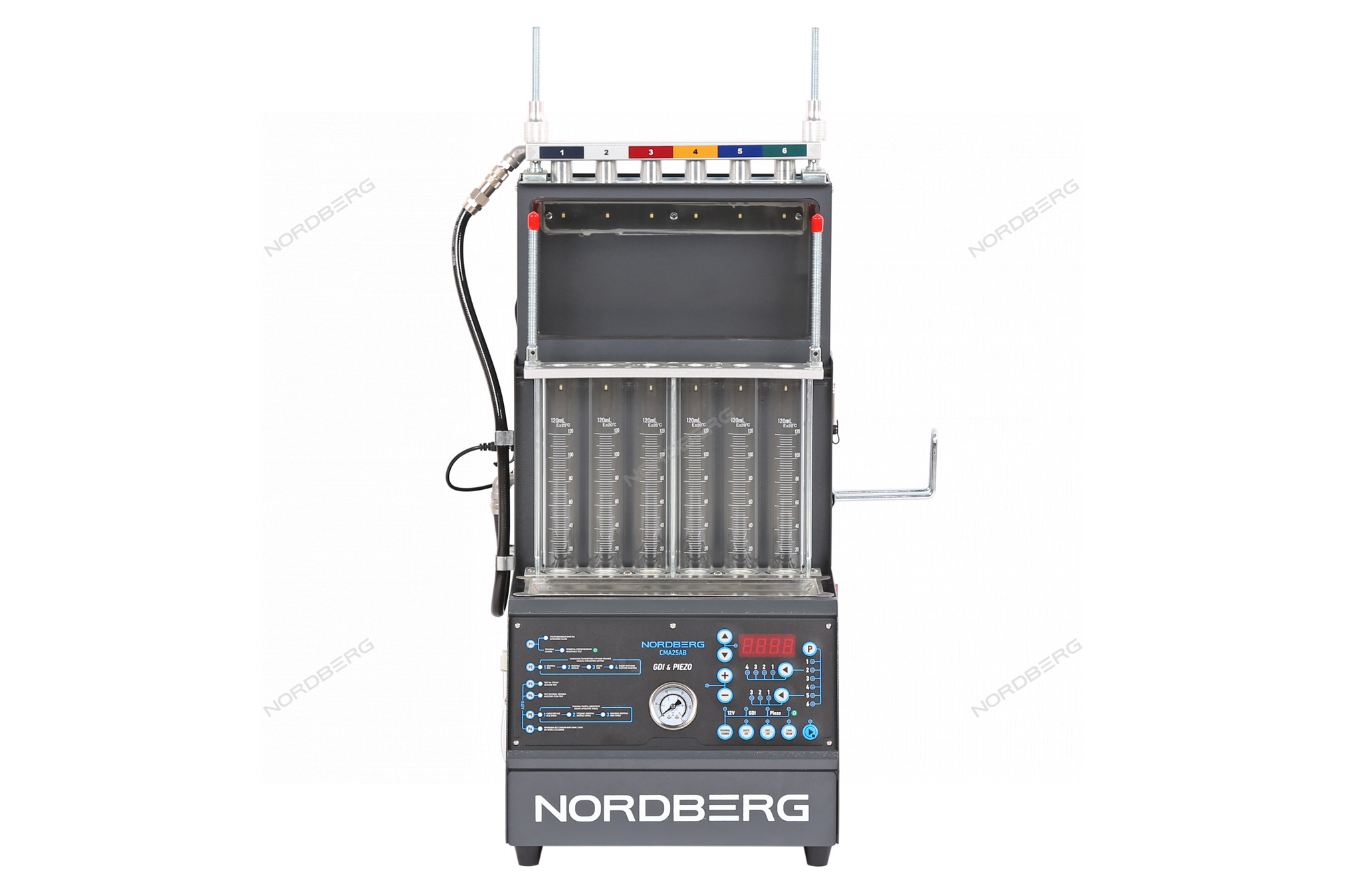

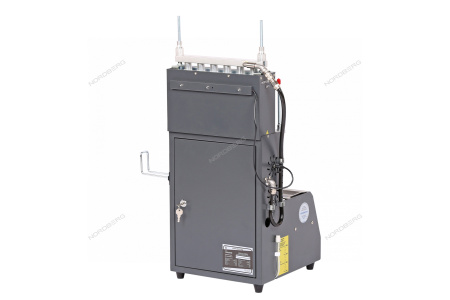

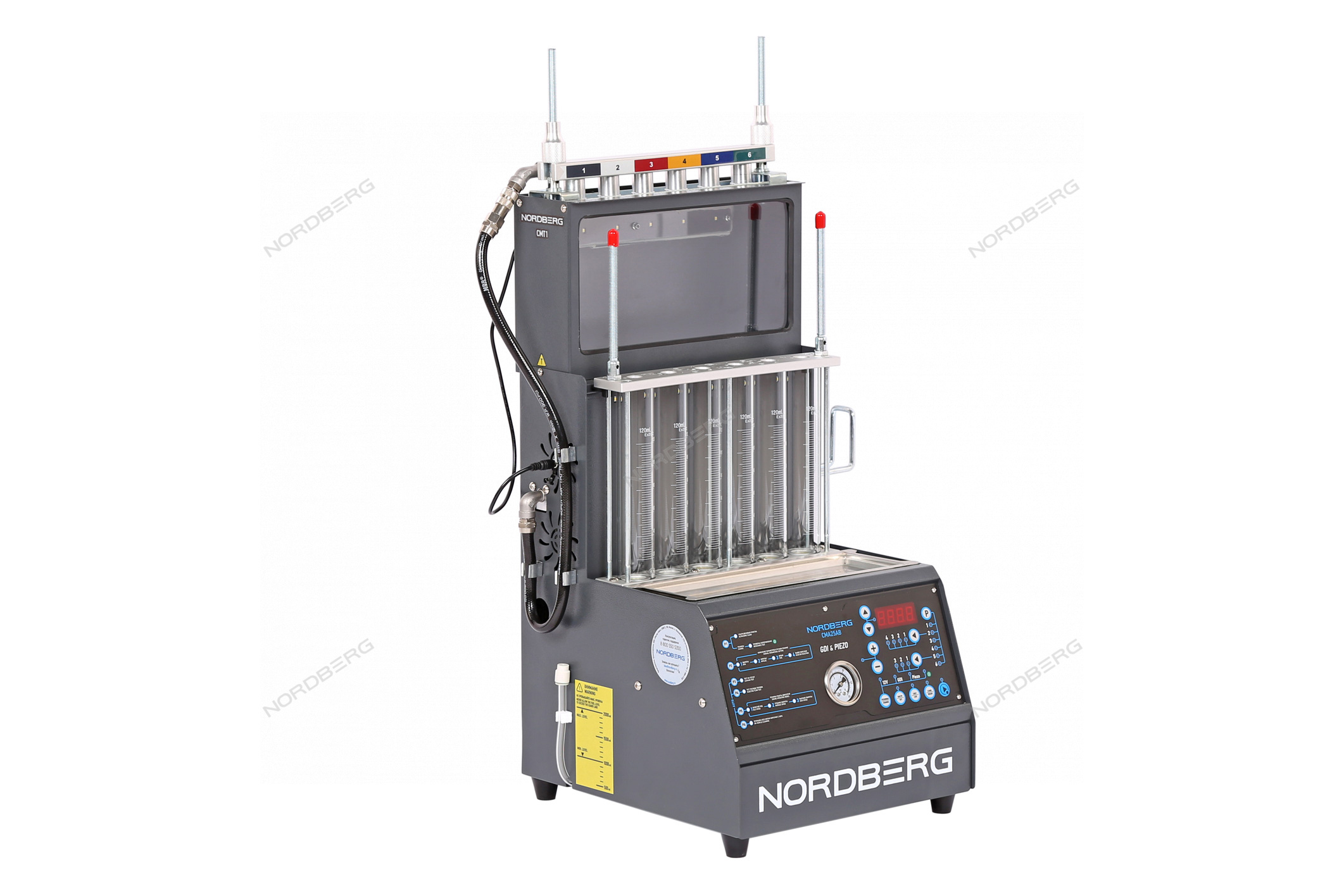

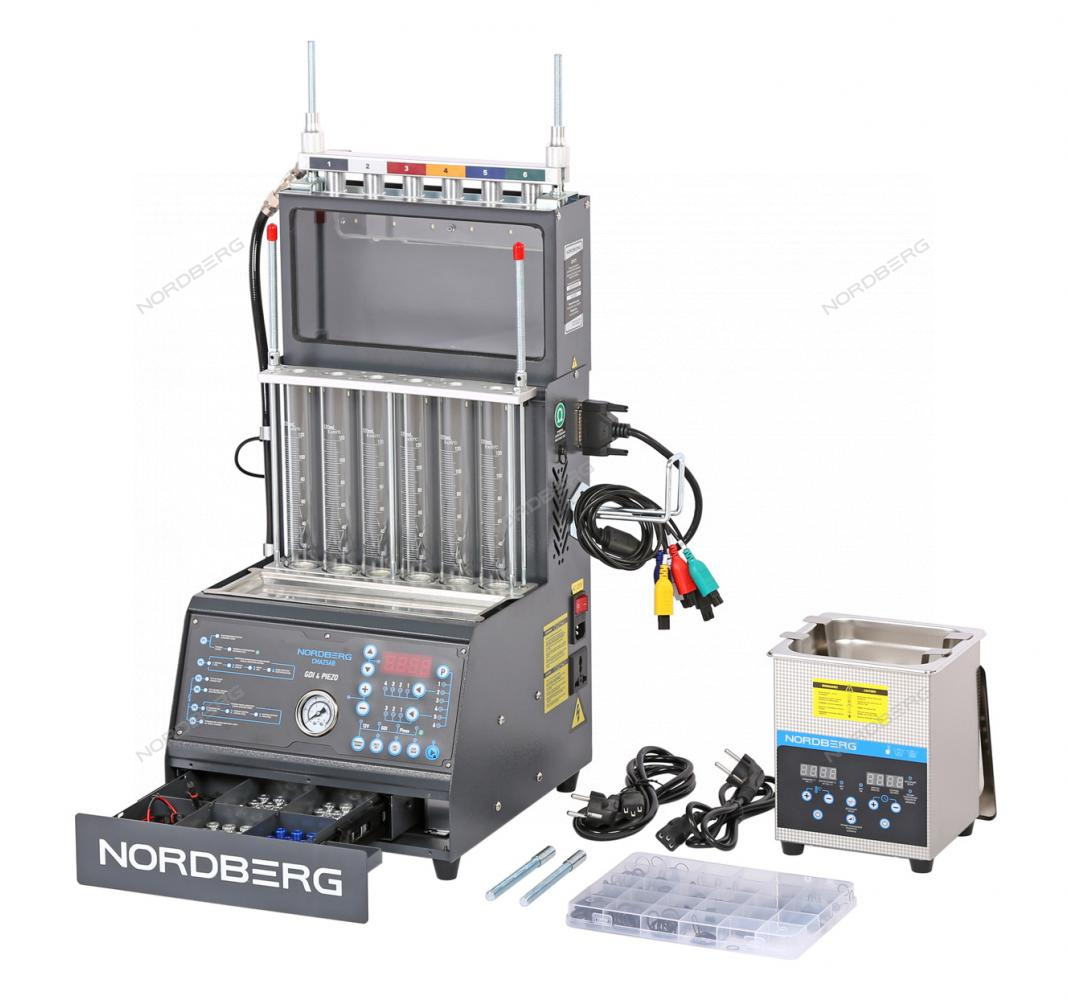

Установка для тестирования и очистки GDI и пьезофорсунок с камерой визуального контроля распыла форсунок NORDBERG CMA25AB+CMT1

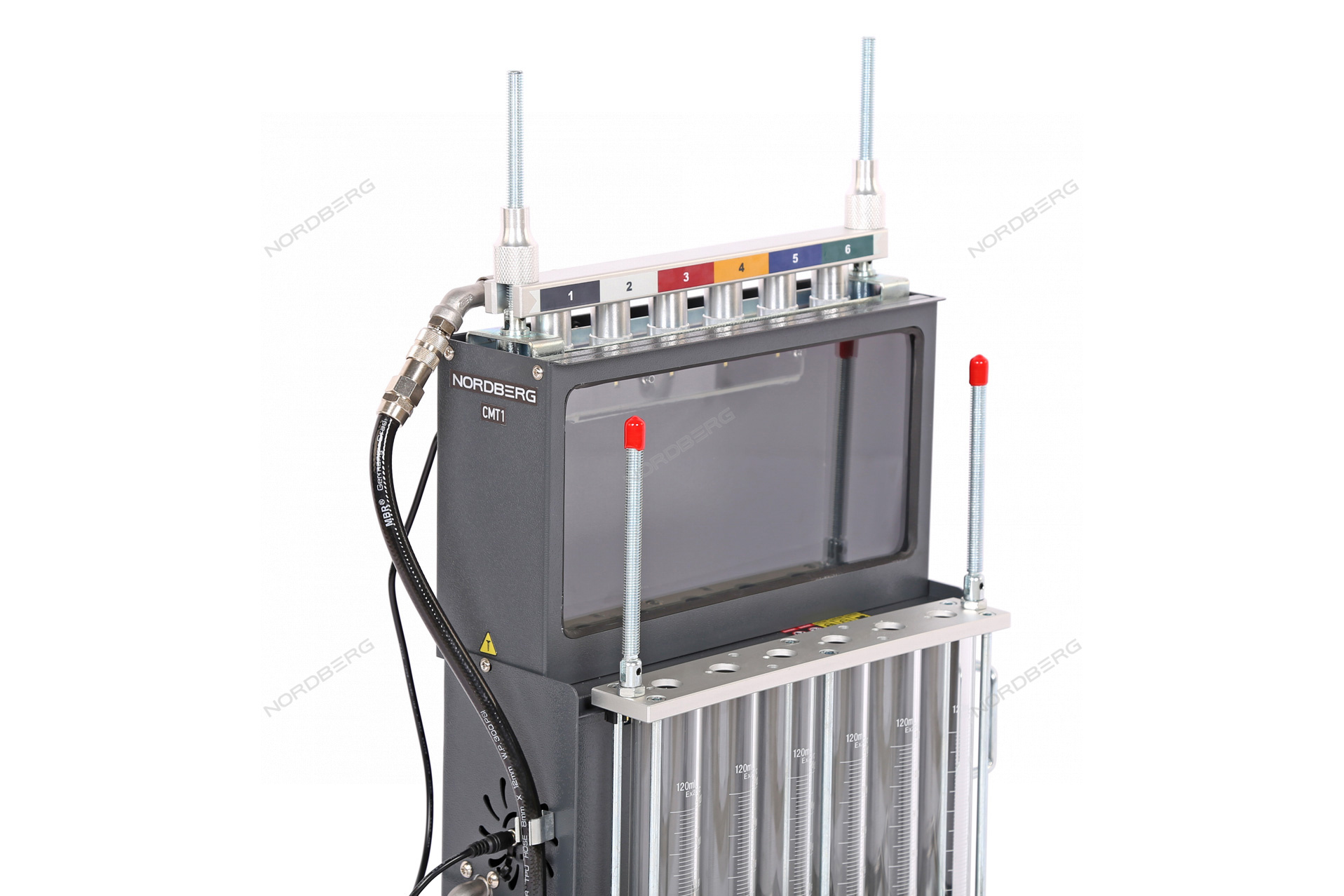

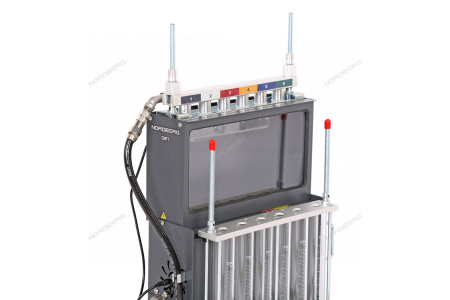

Установка для тестирования и очистки форсунок NORDBERG CMA25AB с камерой визуального контроля расплыла форсунок NORDBERG CMT1 – специальное диагностическое оборудование для обслуживания и ремонта топливных систем автомобилей в автосервисах и СТО.

Функционал

Предназначена для диагностики и очистки форсунок GDI и пьезофорсунок, установленных в бензиновых двигателях.

Принцип работы установки заключается в моделировании различных условий работы двигателя посредством подачи под давлением на обслуживаемые форсунки тестовой жидкости и импульсного сигнала, а также нагрева очистительной жидкости и применения ультразвуковых волн, удаляющих нагар и отложения.

Функции:
1. Тест на сопротивление форсунки
2. Ультразвуковая очистка
3. Тест на однородность / распыляемость
4. Проверка герметичности
5. Тест производительности
6. Автоматический тест

Преимущества

• Типы обслуживаемых форсунок: пьезо, GDI, EFI, MPI, SPFI, TBI, CFI, FSI, TSI, TFSI и пр.
• Отдельностоящая увеличенная ультразвуковая ванна с регулируемым по температуре подогревом и таймером обеспечивает полную очистку форсунок.
• 6 форсунок может быть протестировано или очищено одновременно, что значительно повышает эффективность работы, а кронштейн для УЗ-ванны позволяет одновременно устанавливать до 12 форсунок.
• Возможность очистки форсунок на автомобиле без их снятия.
• Металлический поднос в комплектации, препятствующий разрушению ЛКП оборудования, на которое попадает стекающая при вынимании форсунок жидкость.
• Фильтр тонкой очистки.
• Функция тестирования топливных форсунок с низким сопротивлением.
• Режим автоматического тестирования, возможный благодаря встроенному микрокомпьютеру, содержит пять разных вариантов тестирования, позволяющих проверить форсунки по многим параметрам, которые приводятся последовательно.
• Высококачественные электромагнитные клапаны слива жидкости из колб, в отличие от использования механических.
• Провода подключения форсунок увеличенной длины с цветовой маркировкой.

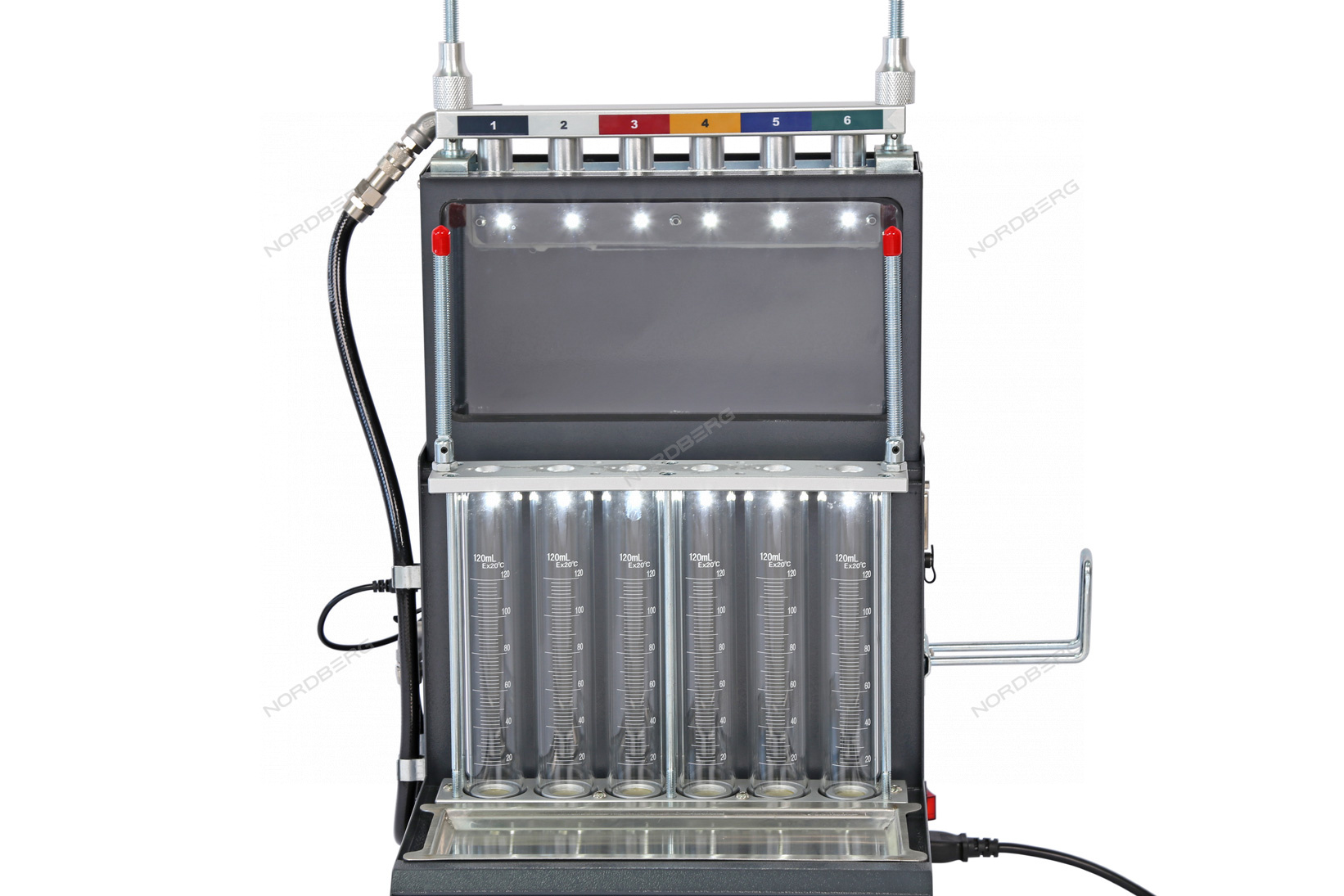

• Подсветка мерных колб с возможностью изменения интенсивности освещения до полного выключения.
• Удобная система крепления топливной рампы.
• Микрокомпьютер обеспечивает контроль давления топлива и позволяет регулировать его диапазон.
• Русскоязычное меню цифрового дисплея на панели управления.
• Выдвижной ящик с большим набором адаптеров и комплектов импульсных кабелей.
• Комплект уплотнительных колец для оперативной замены на месте и достижения наилучшей герметизации во время тестирования.
• Фильтр 126х60 мм для удаления крупных частиц посторонних включений из охлаждающей жидкости (заказывается дополнительно)

Удобство использования

Интуитивно понятный интерфейс и простой принцип работы.

Комплектация

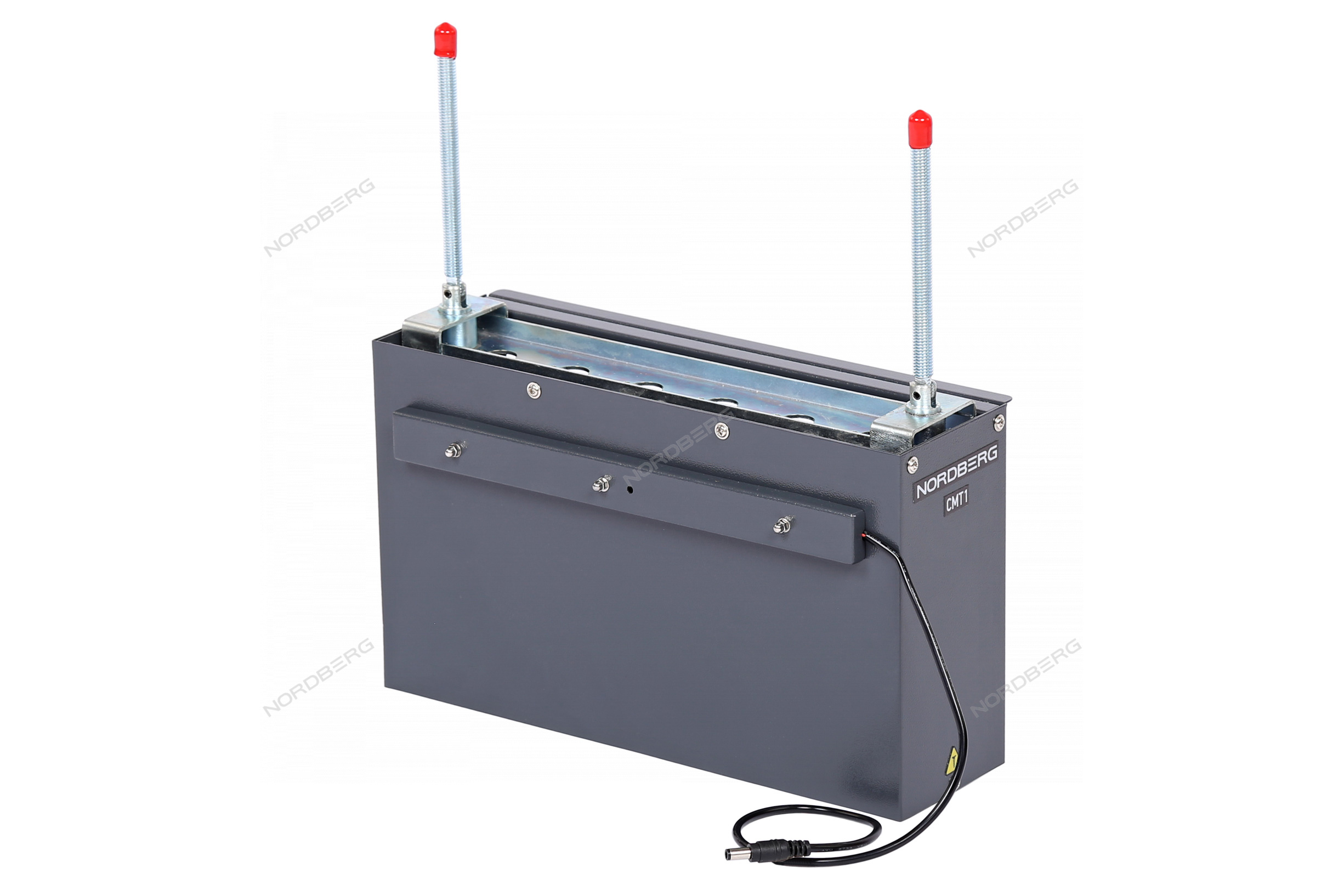

№ Описание Кол-во 1 Установка для очистки форсунок 1 2 Ультразвуковой очиститель 1 3 Топливная рампа в сборе 1 4 Гайка с накаткой 2 5 Вспомогательный адаптер 6 6 Основной адаптер 6 7 Пробка топливной рампы 5 8 Прокладки для форсунок 6 9 Кабель передачи импульсного сигнала основной 1 10 Кабель передачи импульсного сигнала обычный 6 11 Кабель передачи импульсного сигнала PIEZO 6 12 Кабель для измерения сопротивления 1 13 Силовой кабель 1 14 Воронка 1 15 Заглушка 1 16 Кронштейн узкий адаптер GDI 1 17 GDI-адаптер 6 18 Универсальный адаптер GDI 6 19 Узкий адаптер GDI 6 20 Стопорная гайка топливной форсунки Mercedes Benz 6 21 Удлиненная опора в сборе 2 22 Эксцентриковый блок 2 23 Поддон 1 24 Уплотнительное кольцо 1 25  Камера визуального контроля распыла форсунок CMT1 1 26 Паспорт-инструкция 1

Технические характеристики

Объем цилиндра, мл
120
Давление тестирующей жидкости, МПа
0,9
Частота работы форсунки, об/мин
100-9900 (шаг 10)
Мощность ультразвукового излучателя, Вт
160
Длительность импульса включения форсунок, мс
0,1-25 (с шагом 0,1)
Диапазон рабочих температур, °С
0 - +40
Напряжение, В
220
Объем бака, л
2
Количество диагностируемых форсунок, шт.
6
Тип УЗ-ванны
отдельностоящая с подогревом

Благодаря быстрой и эффективной работе, диагностический стенд NORDBERG CMA25AB с камерой визуального контроля расплыла форсунок NORDBERG CMT1 обеспечит высокую производительность при выявлении и устранении неисправности различных типов топливных форсунок.
